Одна световая точка: что входит в комплект
Платформа, световой модуль и видимая часть SkyPORT решают разные задачи. Чтобы на объекте не искать недостающую деталь, сначала соберите состав одной точки по артикулам.
Начните с типа потолка и серии. Ниже разберем SkyPORT.10, вариант под GX53 в SkyPORT.53 и инструмент для установки.
Посмотреть систему Skytek
От платформы до готовой точки
Посмотрите, какие детали выполняют разные задачи и где нужен отдельный инструмент.
Сначала определите тип потолка
Для ПВХ и ткани нужна платформа TENS. Для гипсокартона предусмотрена GIPS соответствующей серии. Внешне похожий модуль не делает способы крепления одинаковыми.
| Тип потолка | Что учесть |
|---|---|

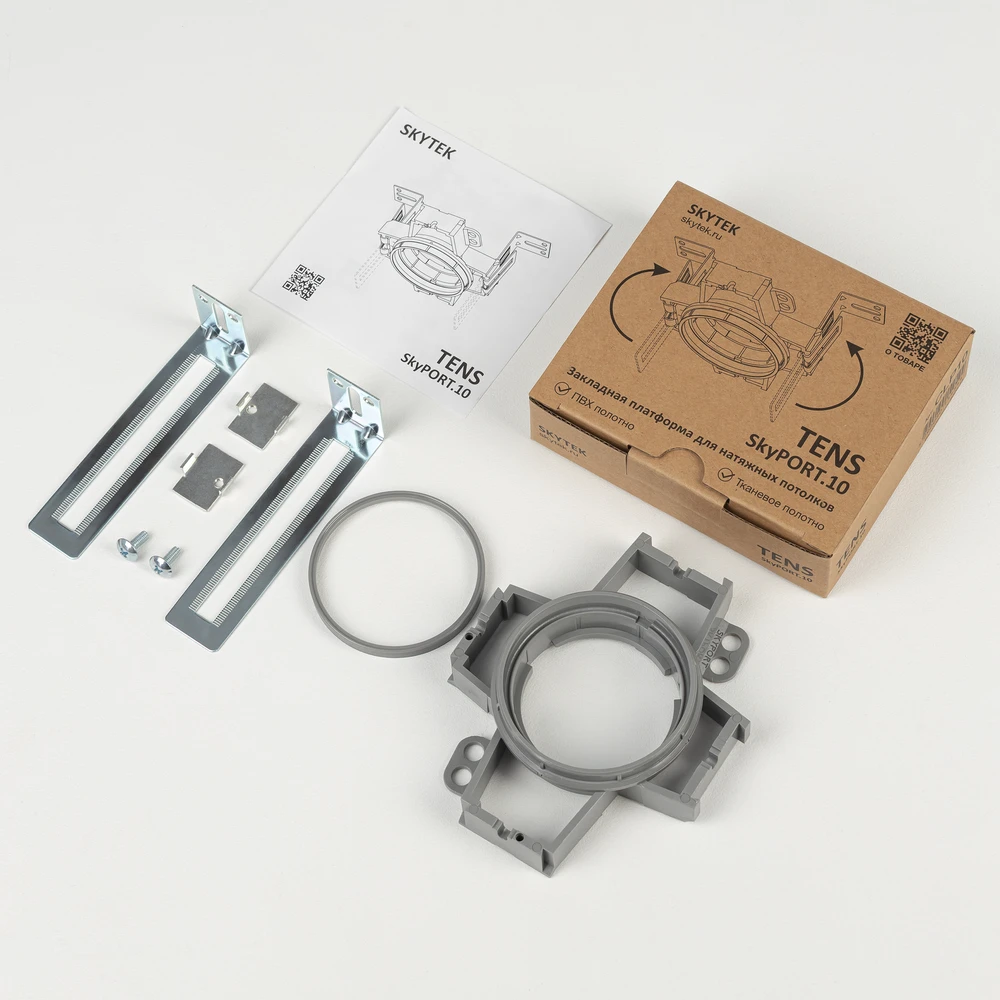

| Натяжной потолок | Для серии .10 базой служит CLP10 TENS. В серии .53 используется CLP53. Положение платформы выставляют до монтажа полотна. |
| Гипсокартон | Выбирают CLP10G или CLP53G. Монтажное отверстие, глубину и порядок отделки проверяют по выбранной платформе. |
| ПВХ или ткань | Это важно при выборе инструмента. T10PVC и T10TEX имеют разное назначение; инструмент для серии .10 также нельзя автоматически переносить на .53. |
Выберите серию и источник света
Обозначения .10 и .53 нужно сохранять во всем списке заказа. Похожие названия MOD не означают одинаковые детали.
Для точечного света подбирают совместимый модуль MOD или MOD-R и подходящую LED-лампу GU10. В этой серии также есть адаптеры KORD для подвеса и JOY для спота.
Это решение под отдельную LED-лампу GX53 мощностью до 12 Вт. Видимую часть оформляют манжетой своей серии.
Они зависят от выбранной лампы. До покупки проверьте цоколь, мощность, размеры и нужный свет. Декоративное кольцо само по себе свет не создает.
Соберите комплект для своей задачи
Для первой точки удобно записать полный состав, затем умножить количество деталей на число одинаковых точек.
| Сценарий | Состав и проверка |
|---|---|

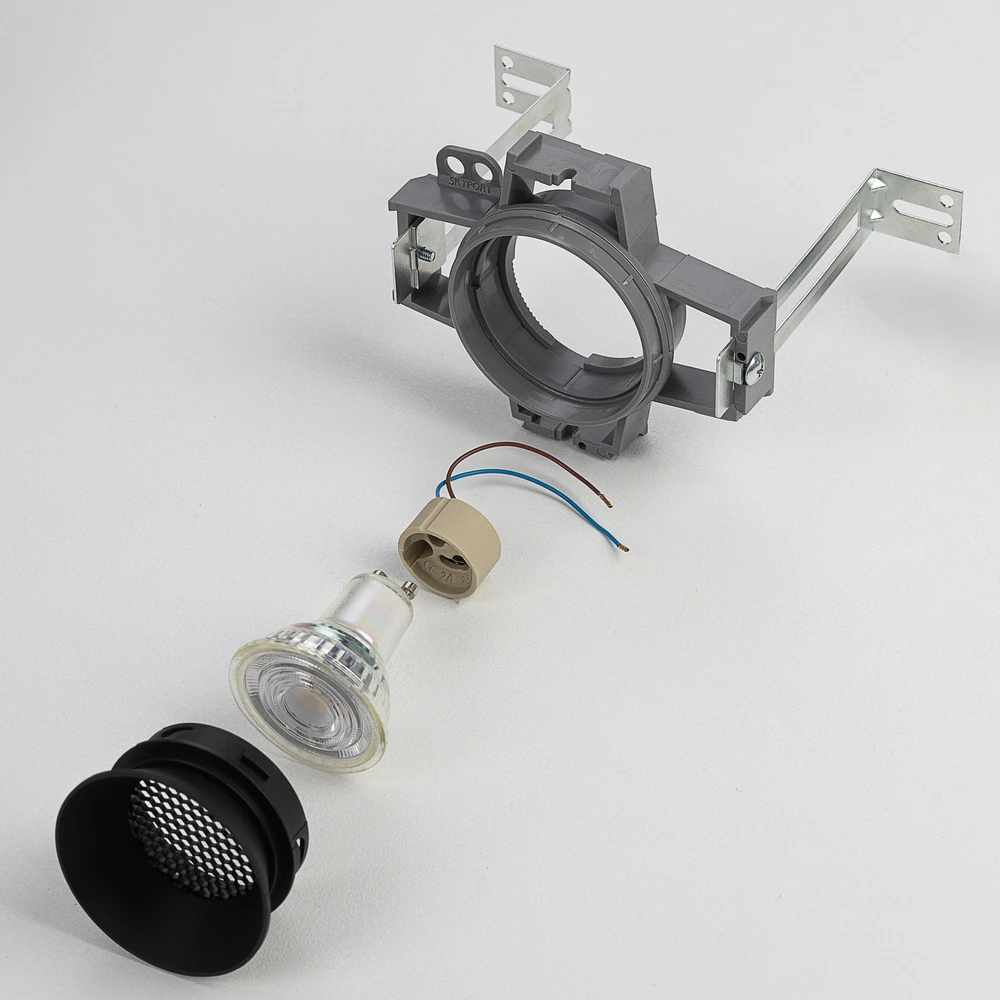

| Точечный свет .10 | CLP10 TENS + совместимый модуль, например CLP10M1 MOD + подходящая LED-лампа GU10. Дополнительное оформление выбирают только для предусмотренного сочетания деталей. |
| GX53 из отдельных частей | CLP53 + подходящая манжета SkyPORT.53 + LED-лампа GX53 до 12 Вт. Кольца и другие элементы выбирают по точной комплектации. |

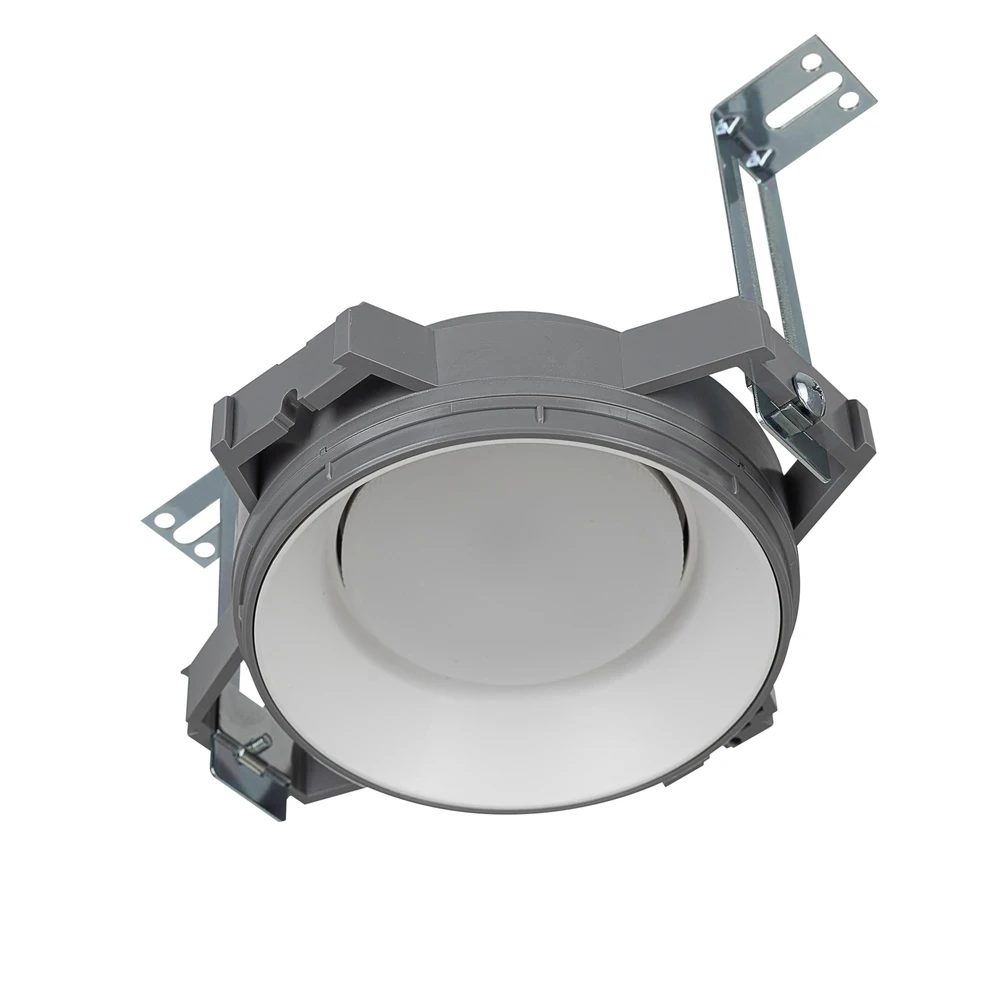

| Готовый комплект TENS+MOD | CLP53M0, CLP53M1, CLP53M2 и CLP53M3 уже объединяют платформу и декоративную часть. Вторую манжету к такому комплекту добавлять не нужно. Лампа GX53 приобретается отдельно. |
Согласуйте расположение до натяжки полотна
Монтажнику нужны не только артикулы, но и высота потолка, схема точек и место подключения.
Для TENS CLP10 и CLP53 производитель указывает регулировку 50-105 мм. Фактическое место над потолком проверяют вместе с проводкой и креплением.
Для групп CLP10 предусмотрены межосевые расстояния 100, 110 и 120 мм, для CLP53: 140, 150 и 160 мм. Нужный вариант выбирают заранее по схеме.

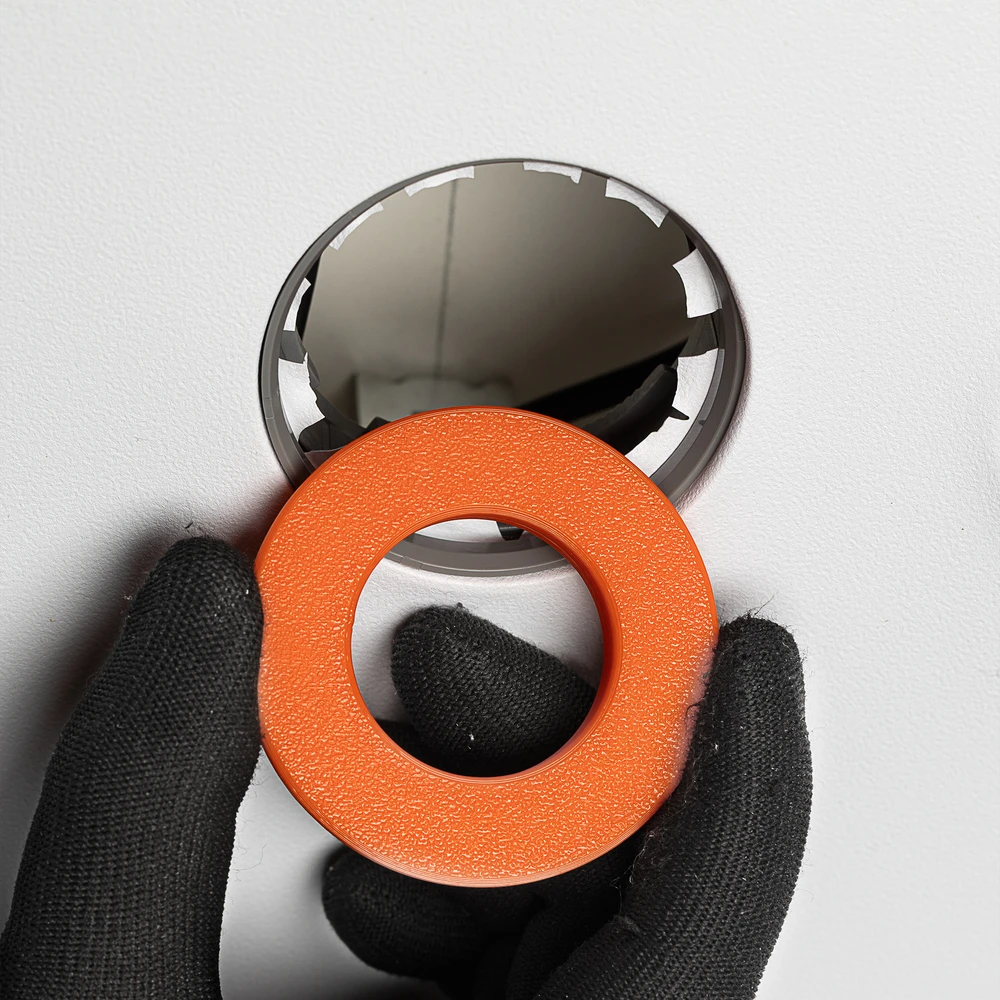

В узле TENS полотно удерживает фиксирующее кольцо. Клей для этой операции не требуется. При соединении платформ в группу инструкция допускает другие способы, включая винты или клей.
Примеры для подбора
Откройте карточку, чтобы проверить точный артикул, комплектацию и текущие условия заказа.
Основа для натяжного потолка

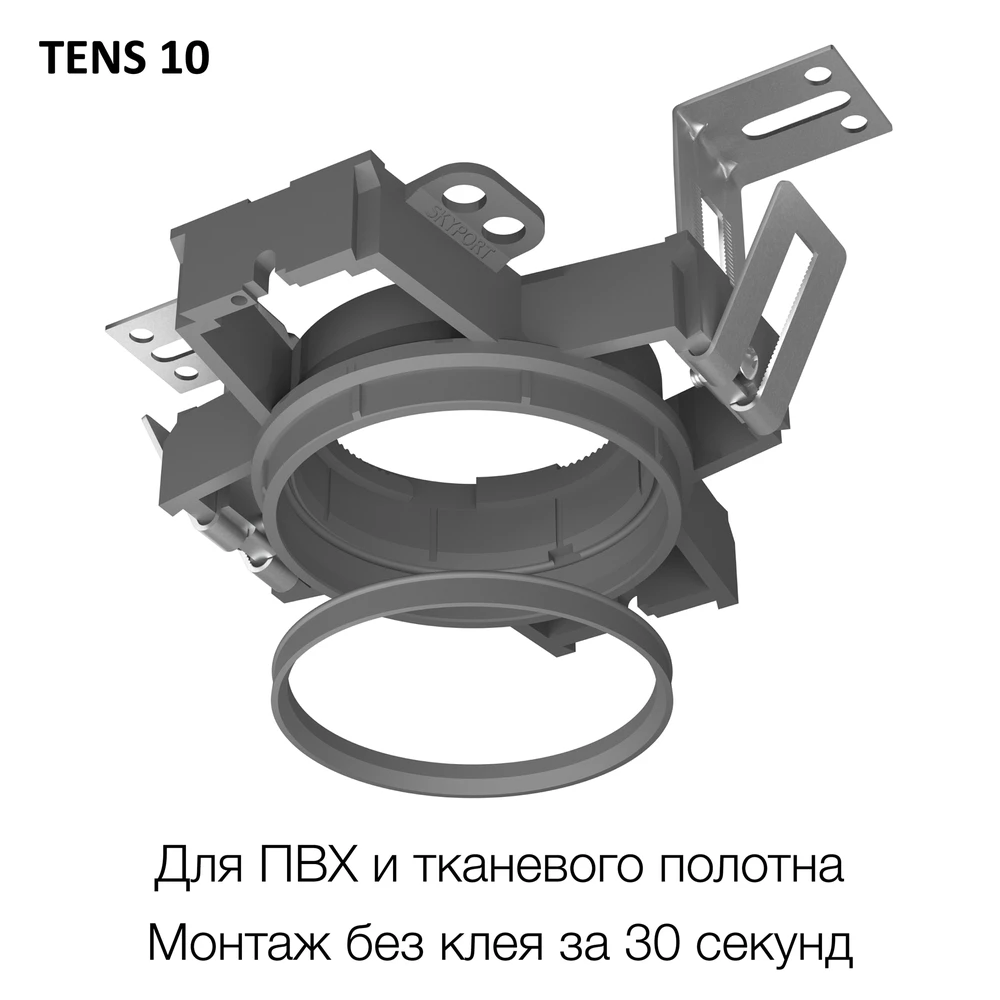

Закладная платформа Skytek SkyPORT.10 CLP10 TENS для натяжного потолкаЗакладная платформа TENS серии .10. Модуль подбирается отдельно.
Открыть карточку
Точечный свет

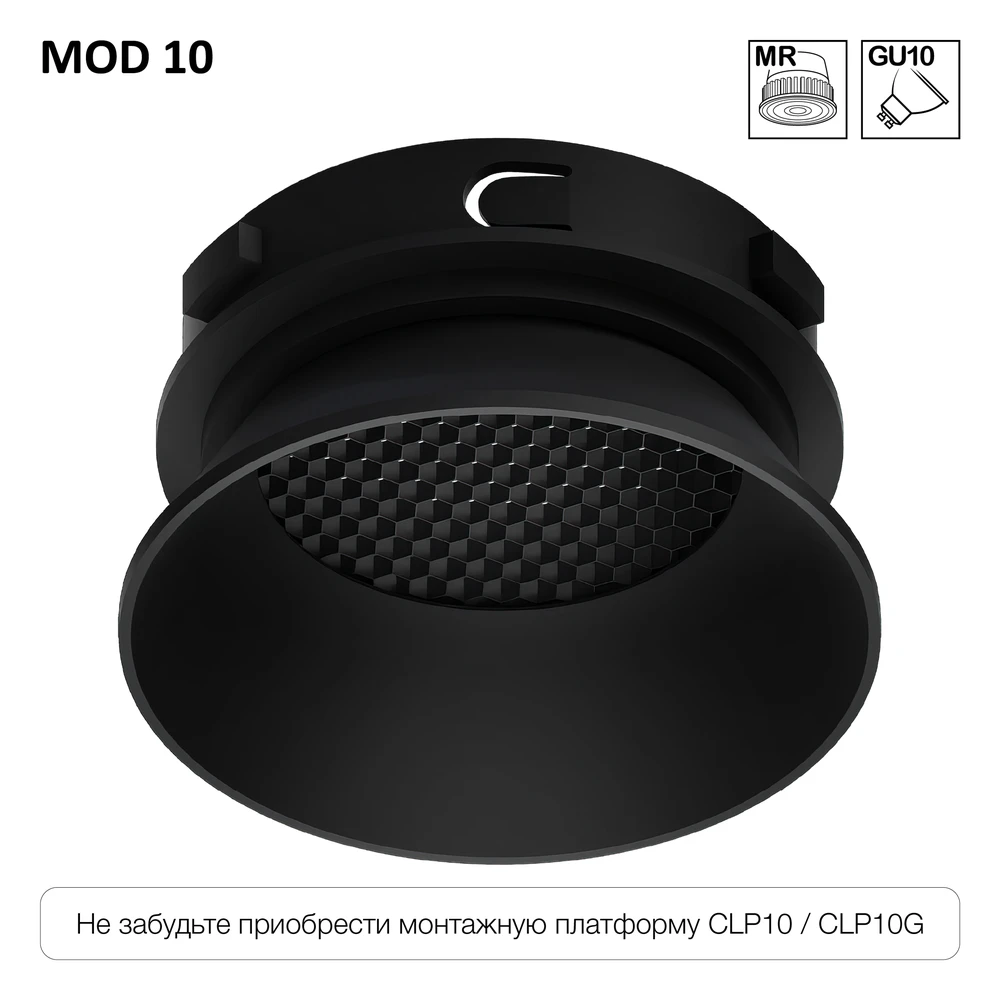

Световой модуль Skytek SkyPORT.10 CLP10M1 MOD GU10Черный модуль MOD серии .10 под GU10. Нужны совместимая платформа и лампа.
Открыть карточку
Комплект под GX53

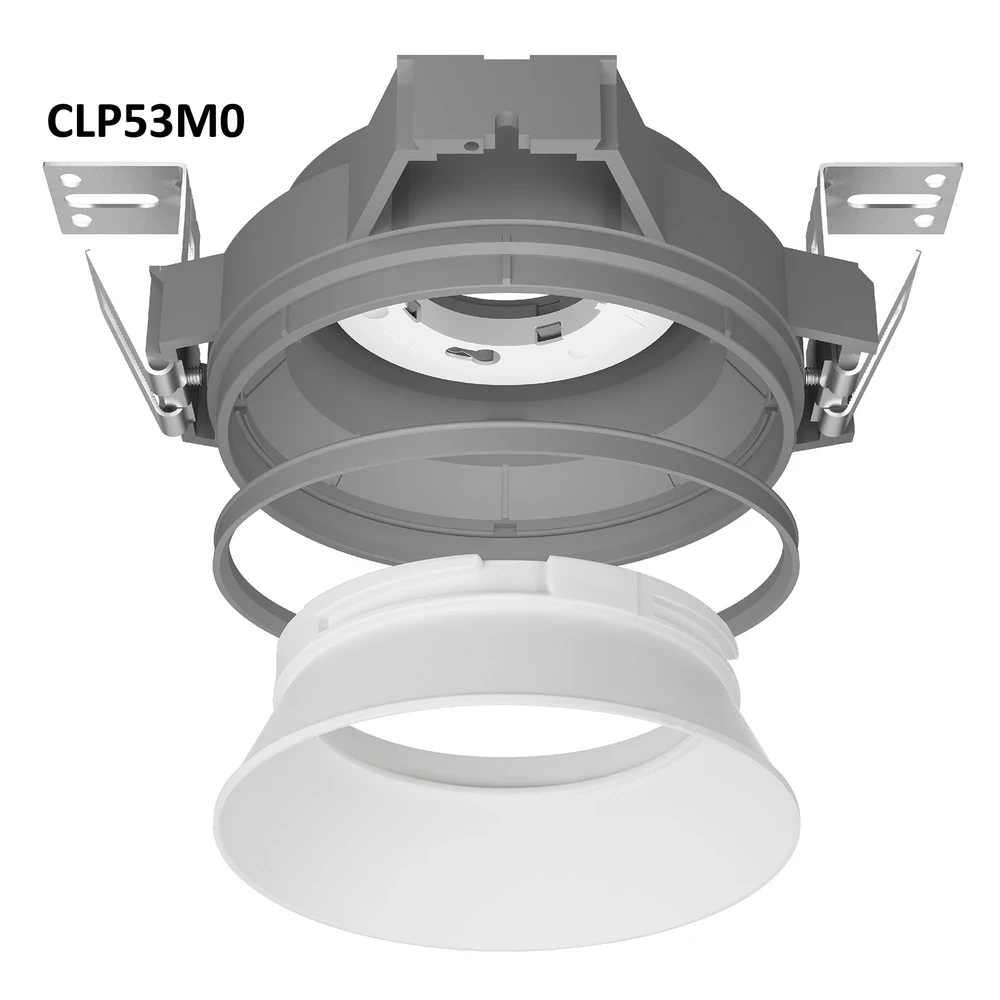

Встраиваемый светильник Skytek SkyPORT.53 CLP53M0 GX53TENS+MOD серии .53 с белой декоративной частью. Лампа отдельно.
Открыть карточку
Инструмент для ПВХ

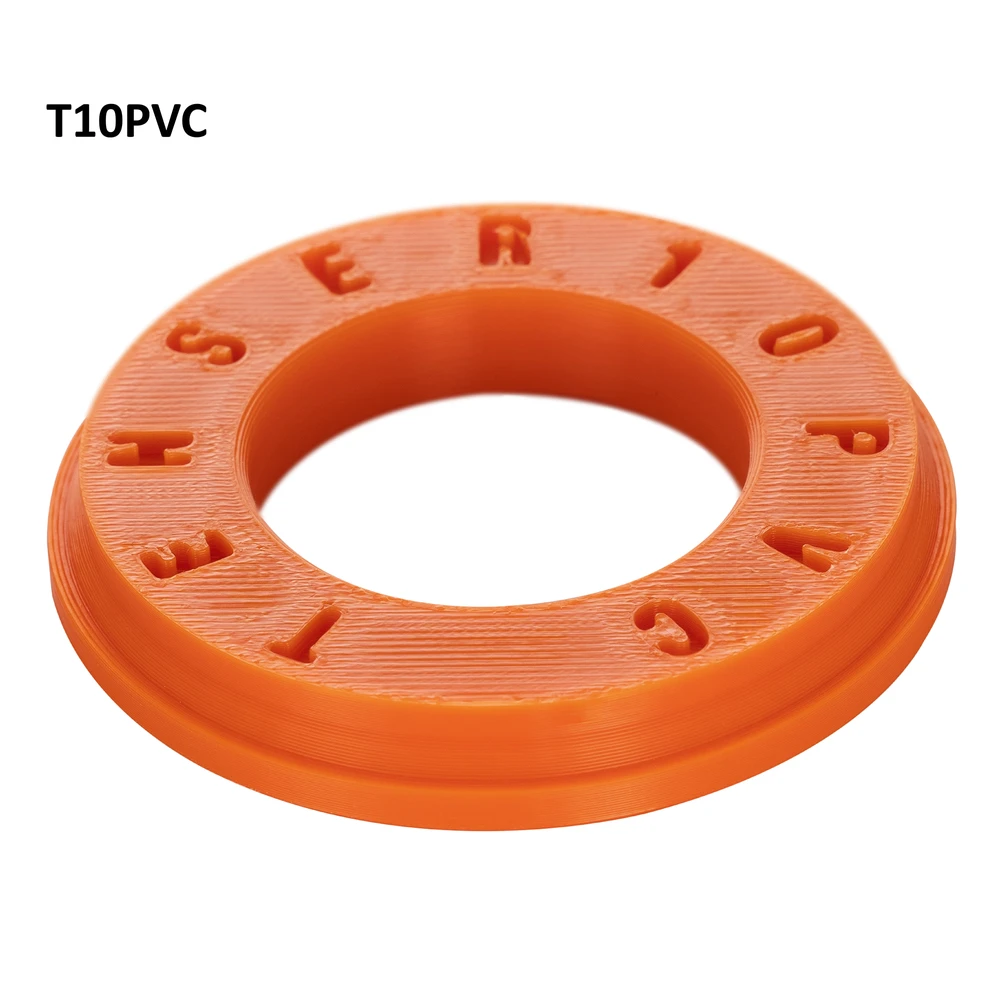

Монтажный шаблон Skytek SkyPORT.10 TENSER T10PVC для ПВХДля установки фиксирующего кольца SkyPORT.10. Для ткани нужен другой вариант.
Открыть карточкуЧто передать для проверки заказа
- Тип потолка: ПВХ, ткань или гипсокартон.
- Серию и список артикулов с количеством.
- План расположения точек и высоту до основания.
- Цоколь, мощность и размеры выбранной лампы.
- Нужный инструмент и состав уже выбранных комплектов.
Что еще важно знать
Проверим состав под вашу задачу
Пришлите тип потолка, схему точек и список артикулов. В Svetdom.by поможем проверить состав заказа и уточнить доставку по Минску и Беларуси.
Материал основан на инструкциях Skytek и каталоге производителя. На фотографиях показаны официальные изделия и примеры сборки; комплектность проверяют по выбранному артикулу.
